項目名稱：山東省第23屆運動會配建場館泛光照明工程

  項目地址：山東省濟寧市北湖新區

  業主單位：濟寧市新城發展投資有限責任公司

  項目簡介

山東省第23屆運動會配建場館（濟寧奧體中心），位于魯西南腹地濟寧市，是孔孟文化的發源地。“天下第一家”的孔府、世界上最大的家族墓地孔林被列入世界歷史文化遺產，孔孟文化至今對人們的生活習俗起著至關重要的影響力。

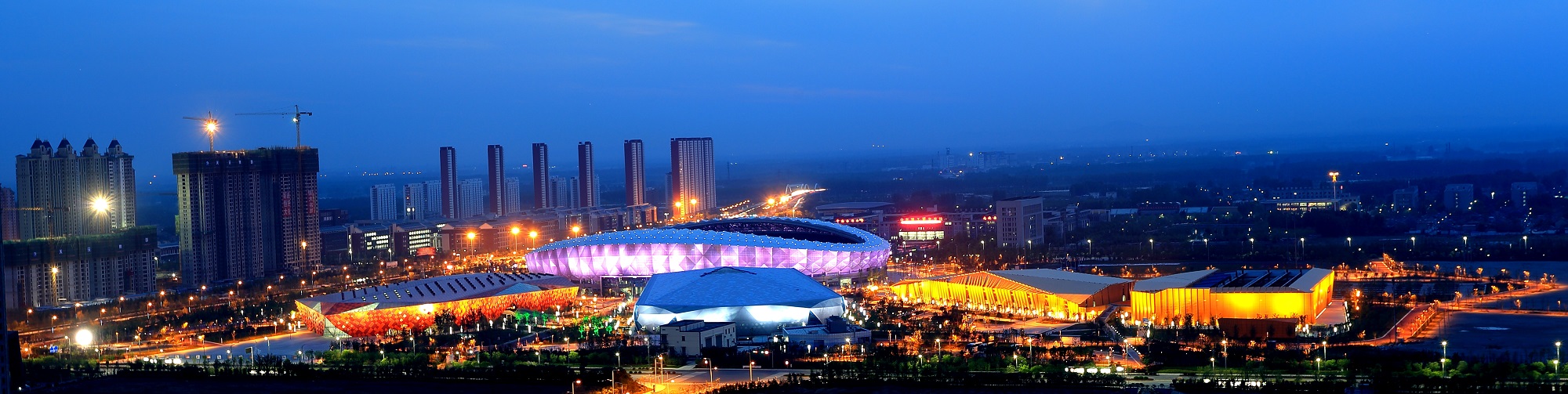

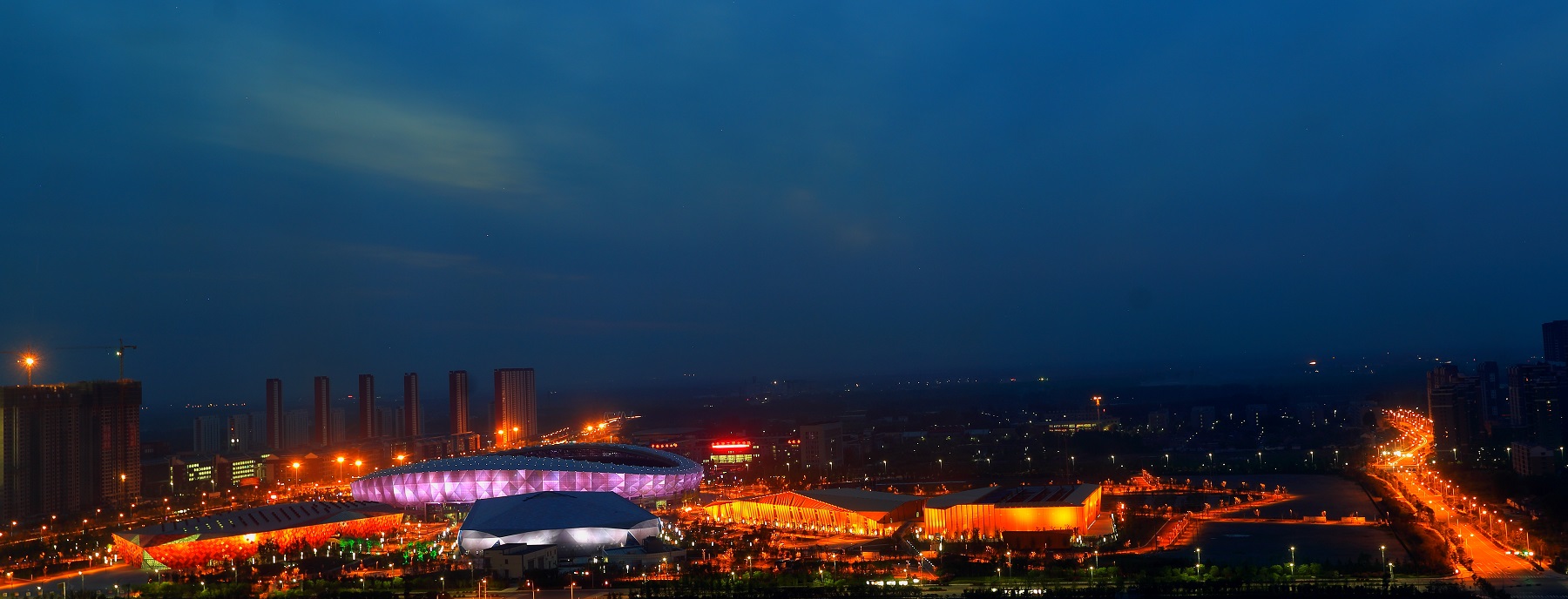

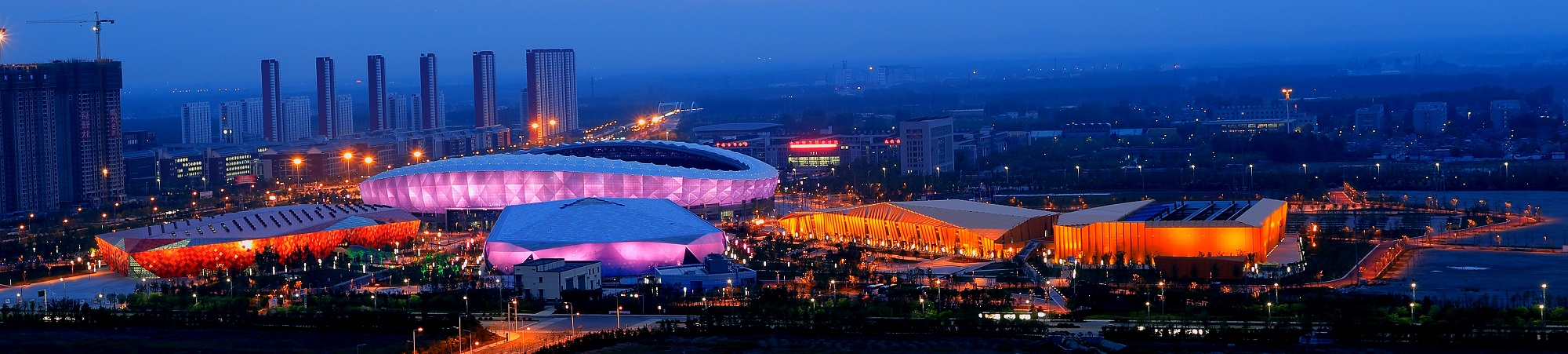

山東省第23屆運動會配建場館（濟寧奧體中心）包括綜合體育場、綜合體育館、游泳跳水館、射擊預賽館及決賽館四個工程。工程位于濟寧市北湖區荷花路東側，南外環路北側，其中綜合體育館建筑面積39089㎡，游泳跳水館建筑建筑面積32167㎡，射擊射箭館建筑建筑面積28363㎡。其中綜合體育館整體外形呈“紅寶石”形態，故稱“紅寶石”體育館，建筑群整體呈內高外地、外寬內窄的形態，能夠產生強烈內聚感和向心性，且在空間上自成體系。漫步太白湖新區,登高遠眺,你一定會驚奇地發現濟寧奧體中心場館建筑群帶給人的獨特魅力,綜合體育館、游泳跳水館、射擊射箭館等呈扇形依次排布,如臥于水面的三顆放射狀寶石,熠熠生輝,與奧體中心體育場的皇冠形態交相輝映,如同這座城市的頸環,閃爍著紅、藍、黃、灰四色光彩。

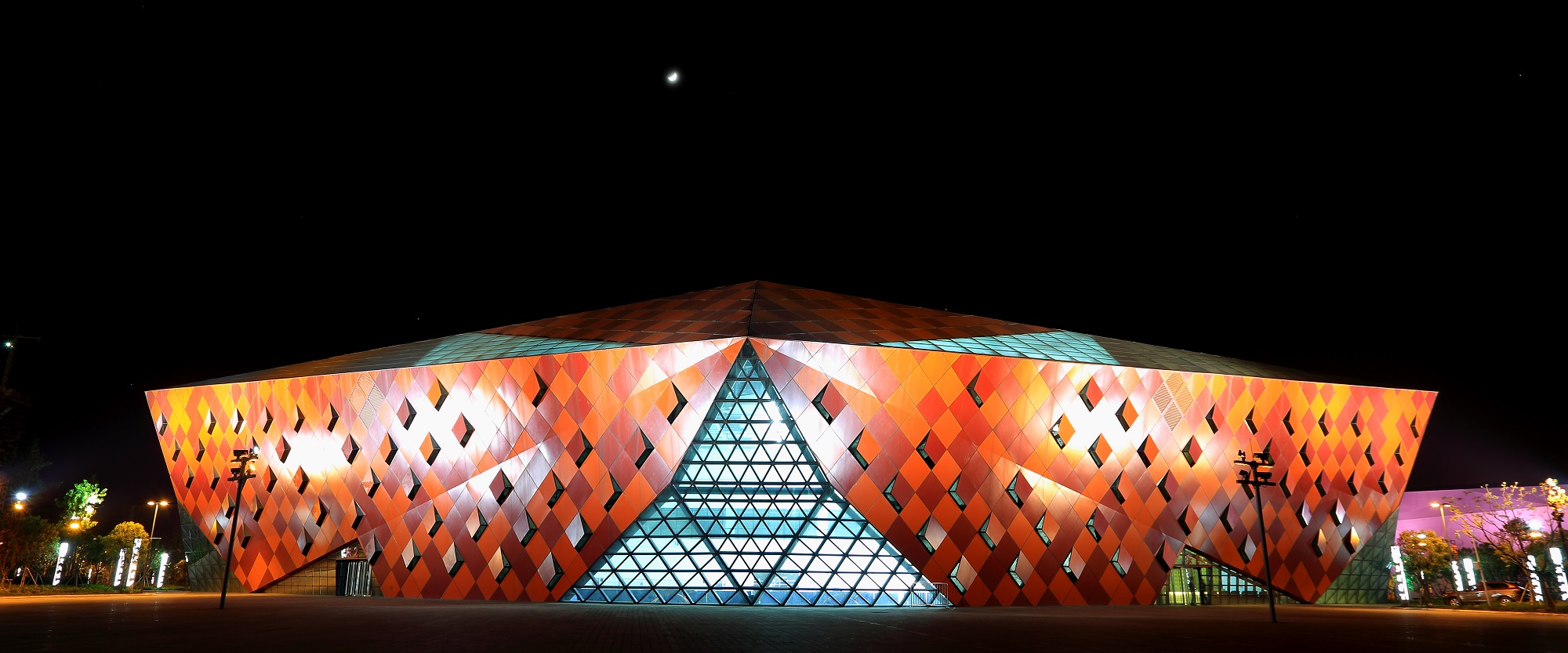

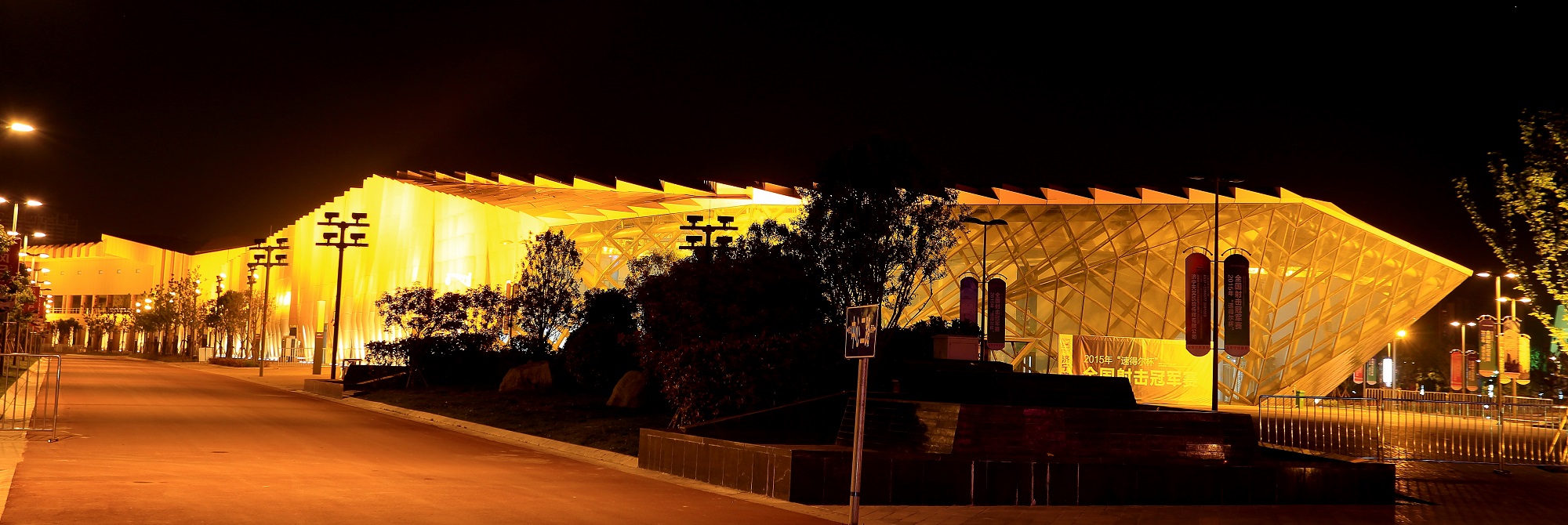

建筑特點：綜合體育館建筑輪廓呈外寬內窄的箭頭狀多邊形，內側呼應體育場的圓弧狀形成三段的折線切割，外側對應城市界面形成銳利的尖角，使建筑產生較強的延伸感和力度感。建筑屋頂呈中間高兩側低的斜面形式，屋頂設計有天窗，采用了虛實面相間連接的手法形成了大面積的屋頂采光面，采光面下設計有反光板，利用光線的反射使室內獲得較為均勻的采光；游泳跳水館建筑輪廓呈東寬西窄的形狀，從空中俯視就像一條魚一樣，從側面看西高東低，像似鯨魚的頭部剛剛露出水面的樣子，給人一種賞心悅目的感覺，半透明的外墻覆膜，在室內燈光的襯托下顯得動感十足。建筑屋頂呈中間高兩側低的斜面形式，屋頂設計有天窗，采用了虛實面相間連接的手法形成了大面積的屋頂采光面，采光面下設計有反光板，利用光線的反射，使室內獲得較為均勻的采光；射擊射箭館建筑外側對應城市界面形成銳利的尖角，使建筑產生較強的向外延伸感和力度感。

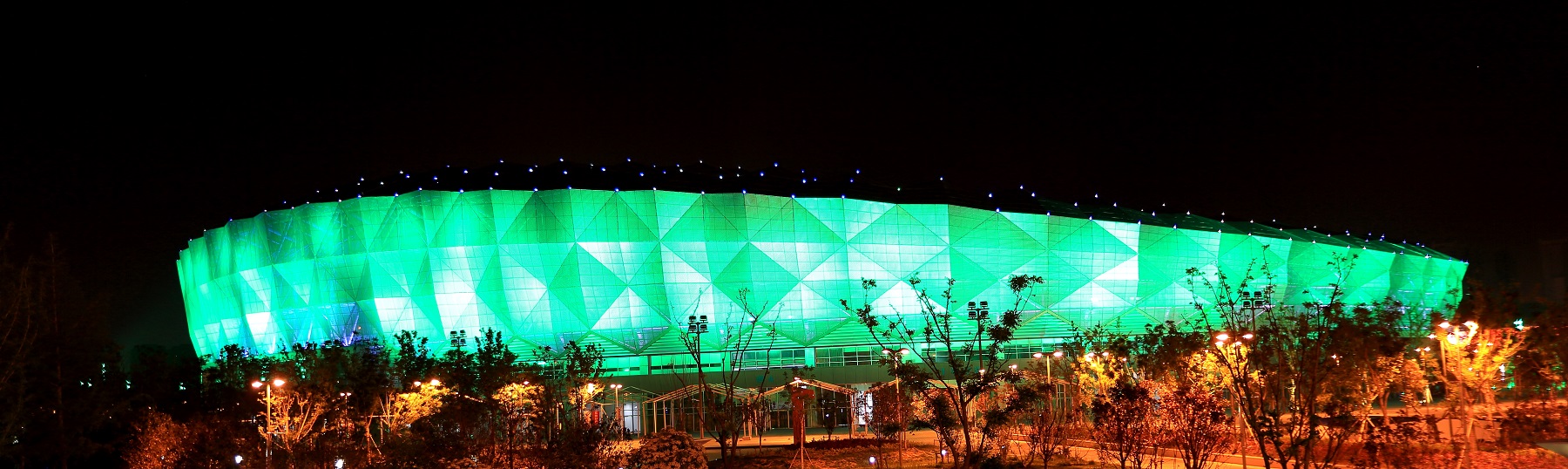

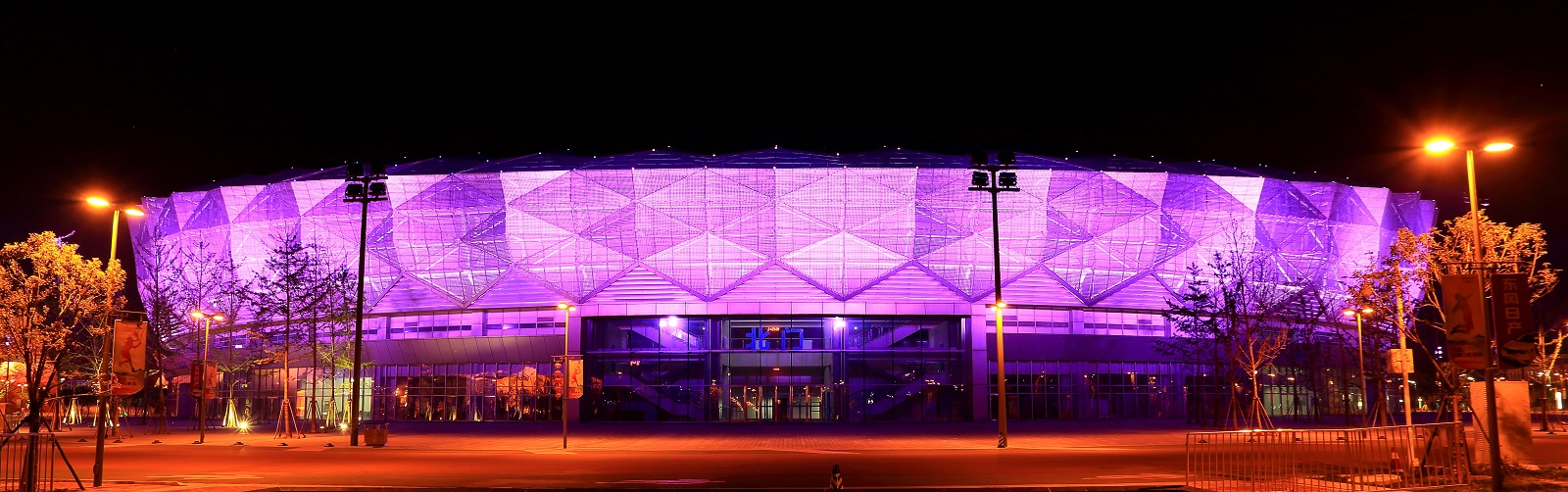

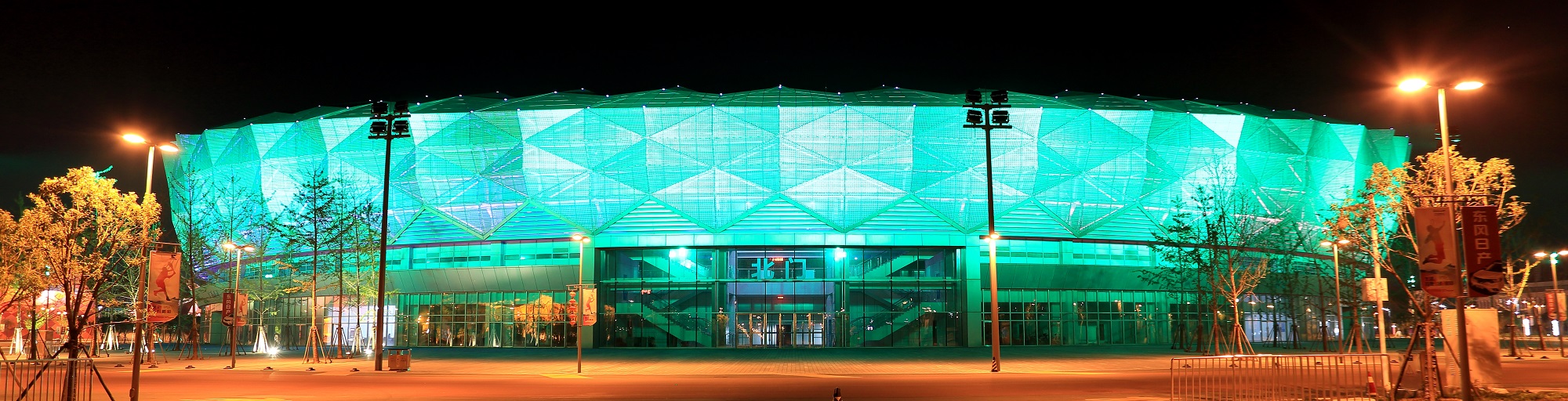

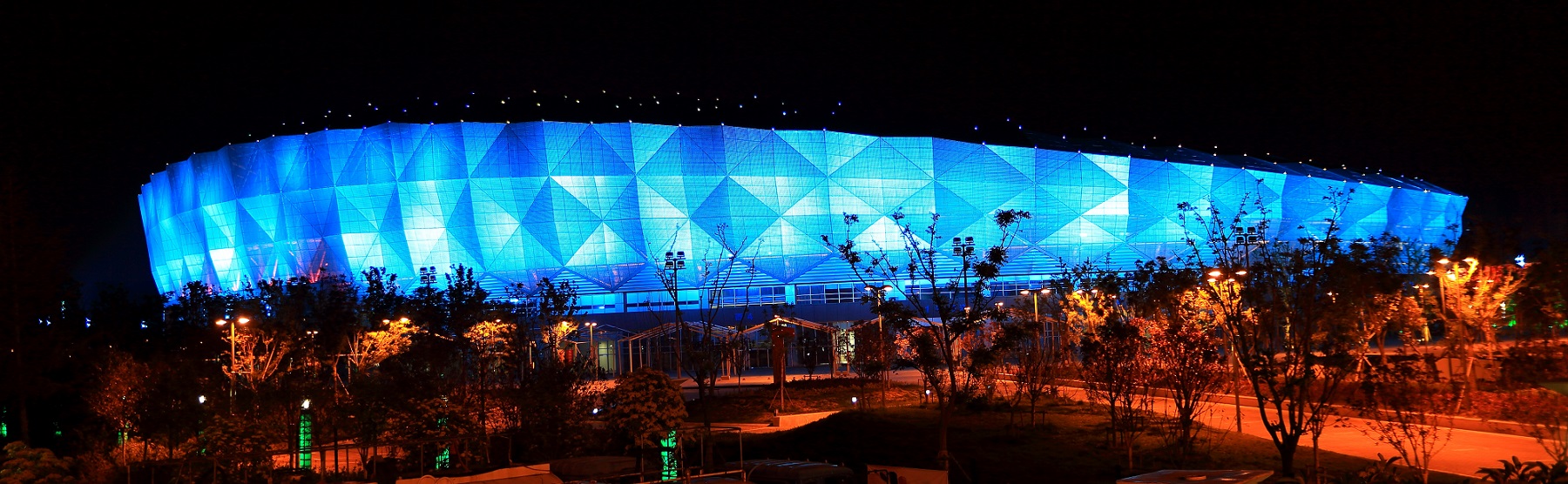

本工程項目改變過去傳統的照明方式，主要采用長壽命、高亮度的大功率LED投光燈具，對各個建筑物外觀進行遠距離投光，同時部分輔以內透光照明手法，用LED投光燈具將建筑物內部結構洗亮，內外呼應，使燈光效果盡可能與建筑結構融為一體，同建筑特征相吻合，突出“一場四館”建筑現代、簡潔、大方的照明風格。

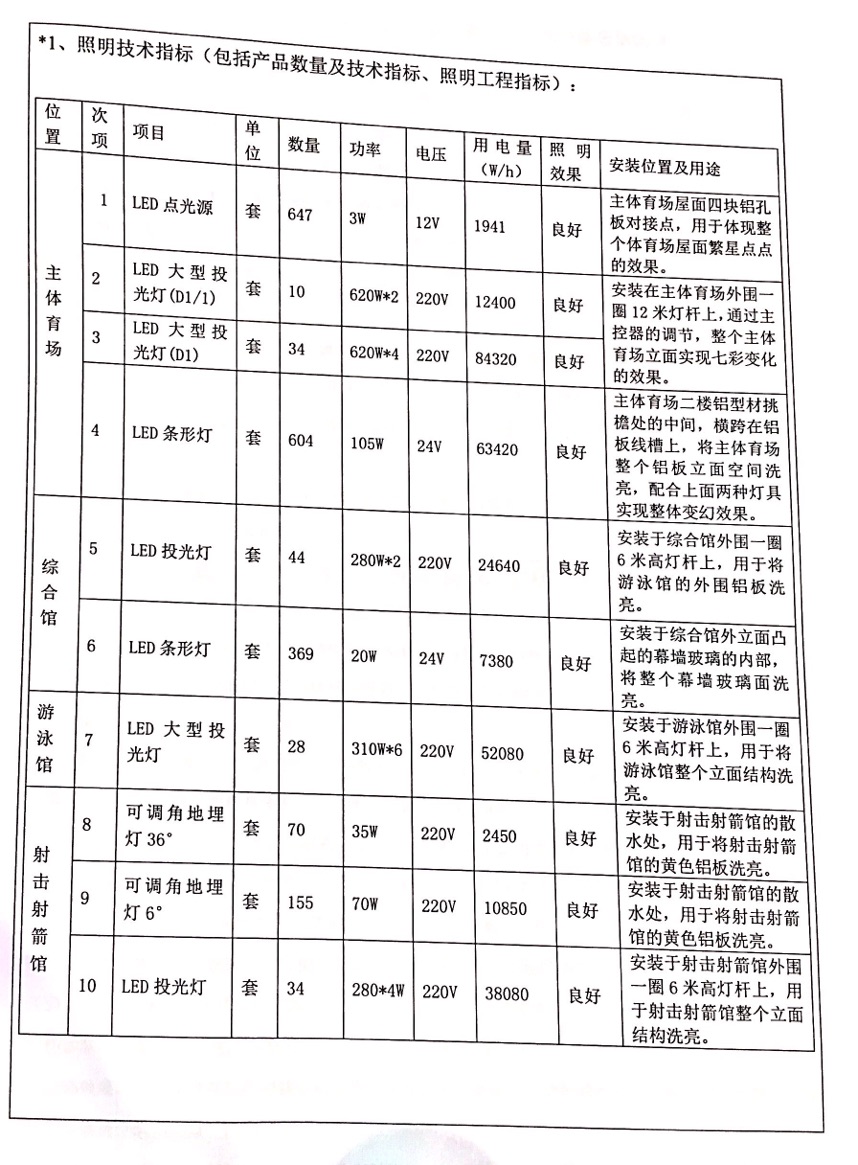

  照明技術指標

  節能措施及效果

(1）智能控制方式，在確保功能和效果的前提下，為合理調整亮燈數量和時間，劃分了幾個模式：日常模式、節假日模式、周末模式，重大活動模式等。智能技術的發展可以使LED照明更加省電、節能，在特定的時間為特定的地點提供最舒適和高效的照明，提升照明環境質量。

（2）科學的選用電光源：科學的選用電光源是照明節電的首要問題，本案選用了發光效率高、壽命長、顯色性能好LED光源為主，總體照明明亮，照明要均勻，以滿足功能的需要并要體現裝飾性。

（3）合理選擇照明燈具：燈具的主要功能：合理分配光源輻射的光通量，滿足環境和作業的配光要求，并且不產生眩光和嚴重的光幕反射。本案選擇的LED燈具，除考慮環境光分布和限制炫目的要求外，還考慮了燈具的效率及視覺舒適度。

（4）燈具小型化，簡潔不簡單。針對建筑，綜合考慮安裝條件和管線敷設等因素，嚴格控制色溫，針對不同建筑結構特點，定制不同尺寸、發光角度等。安裝方便，照明效果好。

（5）節能低碳照明。大量采用 LED燈具降低能耗的同時選取了配光更加合理的燈具，以較小功率選擇燈具達到了設計效果。

（6）在燈具防偽化和眩光上控制上更加體現人性化。最大程度做到“見光不見燈、不見箱”，合理分配電氣回路，優化配電及系統控制。

  照明設計創新點

照明設計理念與濟寧本地孔孟等文化相結合，體現了一個以人為本，創造舒適、輕松、愉快的體育競技人文精神。一場三館的整體設計結構是以?shī)W體中心為核心，以放射狀和逆時針對綜合體育館、游泳跳水館、射擊射箭館三個場館以及訓練場進行布局，與省運會的指揮中心和媒體中心遙相呼應。具體的設計創新亮點表現在以下幾個方面:

（1）本項目大面積采用先進的LED大功率投光燈投光，投光效果高亮均勻，顏色色彩純正艷麗。本工程亮化改變過去傳統照明燈具體積大，功耗高的缺點，重點采用低功耗，高亮度，壽命長，隱蔽性好的大功率超高亮度 LED產品，大功率超高亮度LED比一般5mmLED壽命更長，散熱效果更好，能源效率更高，并采用了國際先進的光學技術，品質精良，穩定性高，具有超高亮的特性，真正實現綠色照明。

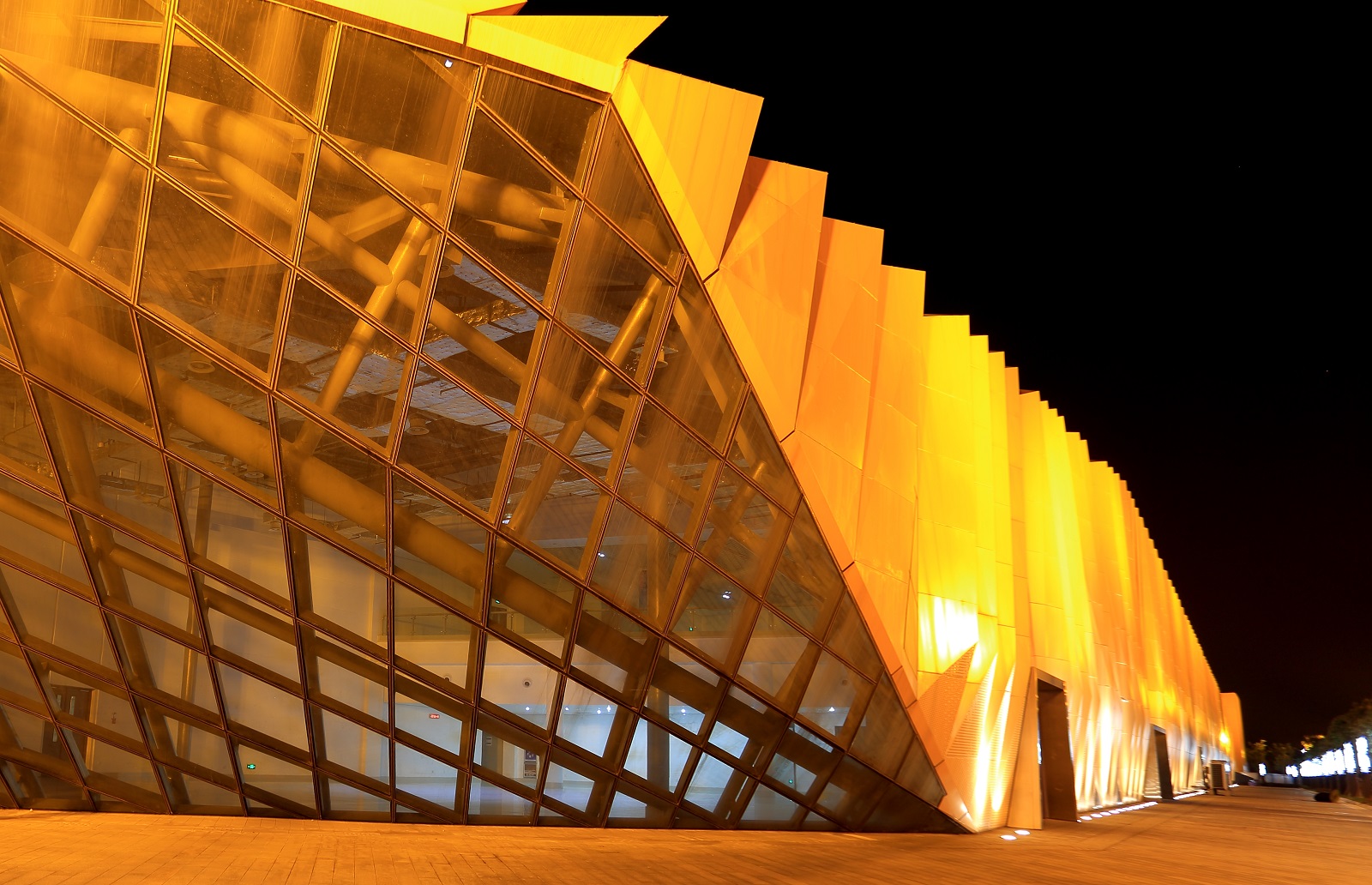

（2）我們?cè)谶x擇LED燈光色溫上，采用了更為先進的“土豪金”色，它比傳統琥珀色顏色要高亮和鮮艷，比如射擊館中我們就采用了大量的黃金色投光效果，給射擊場館增加一種光的感染和延伸。

（3）整個工程采用先進的無線智能控制系統，可以遠程無線控制燈具的開關和模式轉換，實現了燈光的整體聯動效果。同時通過DMX512方式的LED實時播放控制系統對所有燈具實時控制，實現水光追逐的動感效果，讓這座橢圓形的建筑變成城市的頸環，美輪美奐的它靜靜躺在夜幕鋪就的黑絲絨毯上，顯得晶瑩剔透、溫潤細膩，沉溺了人的目光。

（4）由于本工程“一場四館” 結構都是異型結構，因此在進行效果調試時要頻繁調整燈具的角度，才能達到最佳設計效果，為解決這一難題，我們?cè)谶M(jìn)行燈桿設計和制作時將所有燈具固定底座都制作成可旋轉的底座，燈具角度可以任意選裝，使照明效果達到最佳狀態。

（5）本項目的設計以人為本，充分利用光和色彩、燈光明暗色調的相互搭配等條件，結合濟寧的自然環境、人文環境、歷史文化內涵和城市建設現狀特點以及發展目標、功能及區域定位，創造具有鮮明個性，融民族文化、現代風格、生態特色于一體的現代建筑亮化景觀夜景。

（6）結合綠色環保節能的理念，藝術與技術有機結合，體現大自然的和諧、幽雅、清新、勃勃生機，照明以顯色性高的光源為主，燈具設計融入各種運動元素，各個場館動靜相結合的照明效果，微妙的象征了生命在于運動的真理。塑造一個具有鮮明的標志性和時代氣息的綜合性建筑，展現了濟寧嶄新的建設和人文精神風貌。

設計/改造中使用的新技術、新材料、新設備、新工藝等：

（1）本項目所用燈具在效果上可任意編程控制多個同步變化，可實現同步七彩、跳變、流水等全彩變化效果，也可以多點光源組成點陣屏，變化出各種圖案、動畫等效果，遠遠望去，實現波光粼粼的效果。通過具體實踐，我們?cè)贚ED燈具及相關產品的設計和先進的制造技術、系統集成技術等方面運用到本工程中來。

（2）LED燈具的控制系統結合樓宇控制系統，實現了較為靈活多樣的控制，可以對燈具進行手動、自動控制，可對建筑的不同部分按照功能性的不同而進行控制，達到了靈活、多變的燈光藝術效果。燈具控制系統的操作及各部分的控制可以在監控室全部完成，達到了建筑的最佳控制方式，體現了現代建筑的智能化。

（3）整體效果的一致性。根據燈具安裝環境，我們大量運用了先進的定制燈具，滿足了現場安裝需求和設計要求效果，另外燈具外觀顏色的處理，也是做了相應處理，即隱藏了燈。主體育場內透燈具采用LED線條燈具隱藏在網孔鋁板內，實現了見光不見燈，又起到了美化和藝術建筑的目的。

（4）場館外圍所有大功率LED投光燈具底座都設計為可旋轉底座，燈具在調角度時可以任意旋轉，保證了投射角度要求。

（5）采用先進的無線智能控制系統，可以遠程無線控制燈具的開關和模式轉換，實現了燈光整體的聯動效果。
